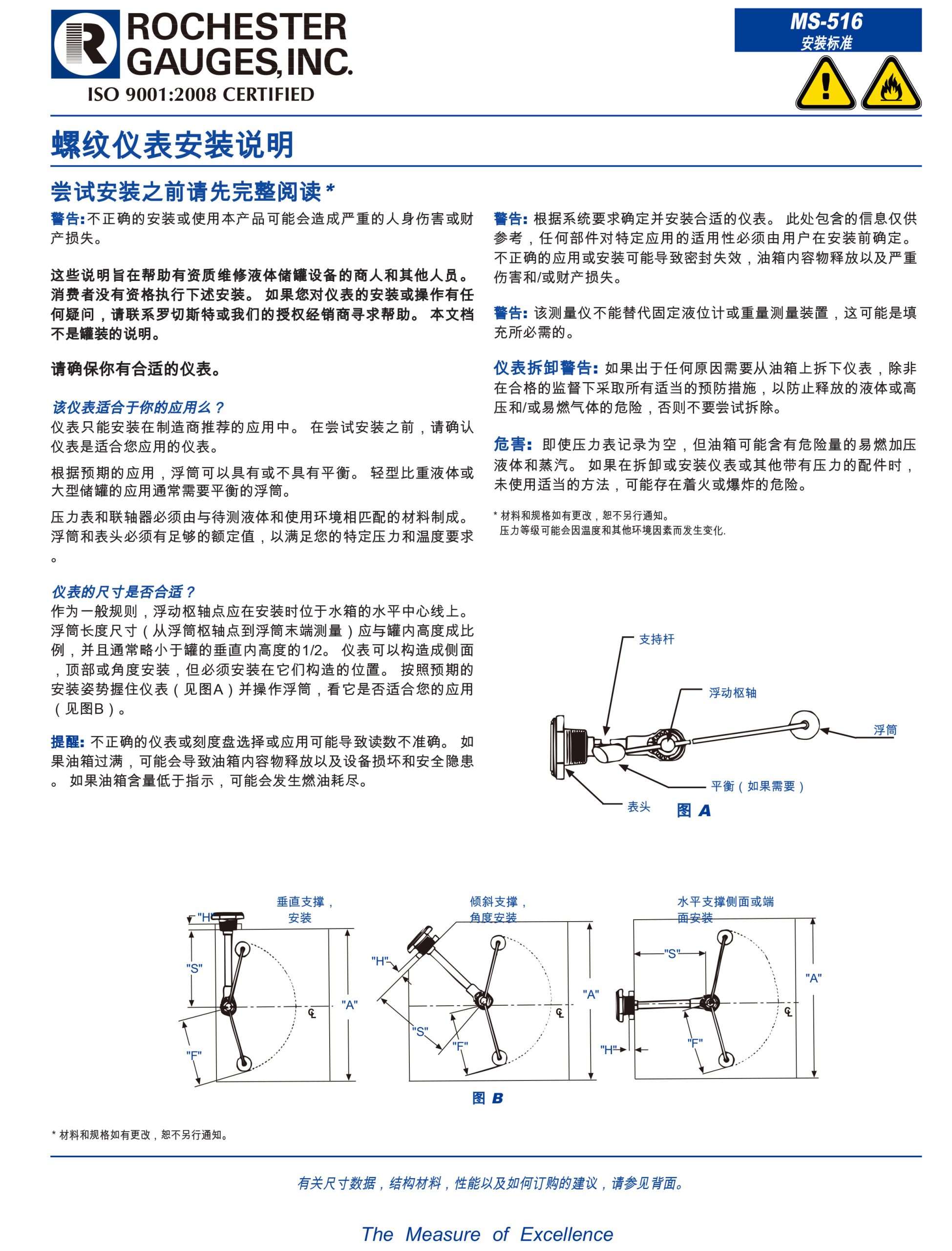

ROCHESTER螺紋儀表安裝之前請先完整閱讀：

警告：不正確的安裝或使用產品可能會造成嚴重的人身傷害或財產損失，本說明旨在幫助有資質維修液體儲罐設備的商人和其他人員，消費者沒有資質執行下述安裝。

如果您對儀表有安裝或操作上的疑問，請聯系羅切斯特或授權經銷商尋求幫助。

本文來源于第三方轉載，最終解釋權歸商家所有。

?

在設備中有必要限制氣的消耗量，來自儲罐的自然汽化，一般都能滿足。 經驗表明，當產量增加，汽化氣的需要量，終將超過自然汽化的氣量。

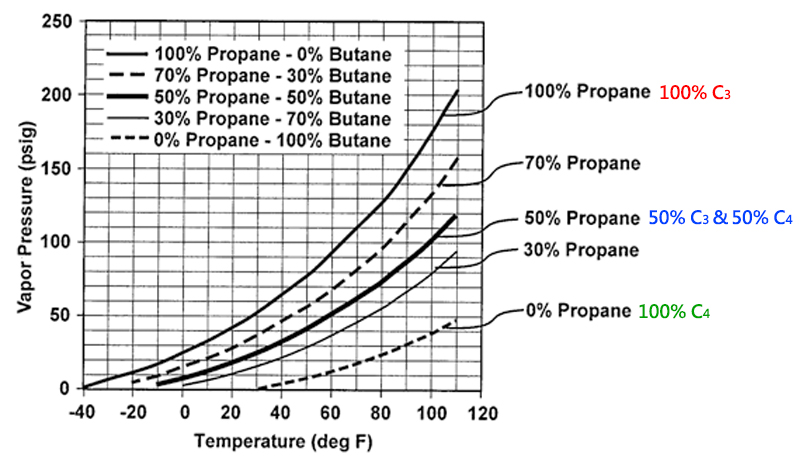

氣體保持它液態的壓力稱為蒸汽壓力，并隨溫度而異。溫度與壓力的關系，在第五頁蒸氣壓力圖上加以說明。

圖中所畫曲線是工業用的丙烷 (C3)、丁烷 (C4) 以及 50% C3 和 50% C4 的混合氣。

當儲罐不排放時，罐內液體溫度與周圍大氣溫度是一致的。當蒸氣狀態的氣從罐中排出時，罐中液面以上的蒸汽壓力被降低，液體開始沸騰，汽化。 恰如其份的消耗量，以保持蒸汽壓力得到穩定。

汽化器能量的計算: 根據一個汽化器在罐溫 20 ± 4oC，能夠?qū)⒁夯鬓D(zhuǎn)換成最低溫度 40oC 到最高溫度80oC蒸汽的額定量。 所有汽化器均有一名義能量，它也是額定能量當然，我們也能夠汽化稍多一點，獲得一個恒定的最大有效能量。

汽化潛熱是: 轉變液化石油氣從液態到氣態所需的熱量，而無任何溫度變化。

汽化潛熱與液化石油氣溫度的關系，說明如下:

在實際計算中，汽化潛熱用100 kcal/kg。

在討論氣體溫度中，必需瞭解兩個氣體特性:

1. 沸點 - 沸點是液體開始汽化的溫度。
2. 露點 - 露點是蒸汽中液點開始形成的溫度。

對于純氣體而言，沸點與露點是一致的。 對于丙烷 / 丁烷混合氣則不然，其沸點與露點是不一致的，其意是: 在一定壓力下，露點溫度高于沸點溫度。 同樣，在一定溫度下，露點壓力低于沸點壓力。在汽化過程中，這是值得注意的，因為液化石油氣混合氣需要一個高于露點的溫度，以免發生再冷凝。

過量的汽化液化石油氣回流到儲罐，意思是: 在某一舜間，過量的氣通過液體入口管路回流，而在另一瞬間，液體將充入汽化器。 當液體汽化一經開始，再去討汽化器內的液位問題，是不切題的。

汽化器設計，主要分為兩大類:

A) 容器型
這種類型汽化器有一個充裝液化石油氣的容器。 用浮子開關來控制液面高度，液位最大時，它關閉，液位降到最小時打開。

當使用丙烷 / 丁烷混合氣時，該系統有一先天缺陷。當一次充裝混合氣液體入容器時，丙烷首先汽化。 剩下的液體中，丁烷濃度將增大，使逸出蒸汽的發熱值出現差異。

進一點的問題是: 浮子開關因沈淀物而結垢，或活動部分嚴重磨損而失靈，通過調整 浮子系統，也可消除汽化器逸氣壓力不穩現象。

B) 螺旋型
螺旋管型汽化器是將液化石油氣充入被浸在熱水中的螺旋管內。 當螺旋管內液體全 部被熱介質包圍時，就能徹底而快速地完成汽化工作。

中邦化氣爐的設計是以螺旋管型為基礎的。 螺旋管型的優點是: 穩定的出口壓力，箏定的混合比以及沒有一個活動元件在液化石油氣部份。

為了全部時間都能獲得充足的液化石油氣蒸汽，汽化器能量經常超過其實際消耗量。 但必須做到；過量的蒸氣能通過液體入口管路，從汽化器流入儲罐。所以，重要的 是: 液體入口管路中，象調壓器或閥門等，絕對不能阻塞。

在重力供料汽化器系統，最大壓力不能超過儲罐壓力與液化石油氣液體靜壓之和，靜壓來自儲罐內液位與汽化器入口處之差。 但是液體靜壓是微小的，因為儲罐內液面與汽化器進口處高度之差相對很小，另因液體重力僅在0.5-0.6 范圍內。

防止液體經汽化器進入蒸汽管道是很重要的。在正常工作中，是不會發生的，因為汽化器能量總是大于汽的最大消耗量。

不管怎樣，防止液體滲透還是必要的。以防萬一發生象: 氣的消耗量大于預計量，停電，或汽化器內的液位不夠等。 這時起動備用設備以達到最大消耗量，將不會引起任何液體滲透。

中邦汽化器可提出兩種類型液體滲透保護裝置； 一類是以磁閥為基礎，一類是以浮球為基礎。裝上這兩個系統，則能防止最大液體滲透。

• 氣體吸入和排出壓力
• 吸入溫度，
• 安裝壓縮機的海拔
• 冷卻要求
• 控制系統要求
• 大概管道設計

• 了解氣體，所需容量，吸入壓力，吸入溫度
• 排氣壓力
• 適當?shù)膲嚎s機尺寸。

所涉及的基本步驟是：

• 計算壓縮比，決定是在單級或兩級壓縮機之間選擇。
• 計算排放溫度。
• 確定體積效率。
• 確定所需的活塞位移。
• 選擇壓縮機型號。
• 確定所選壓縮機所需的最低RPM及 實際的RPM。
• 計算實際活塞位移量。計算所需的推動功率及電機，
• 其它需要，開關起動器

作為制造商，Blackmer通常將“壓縮機”視為僅是壓縮機本體。另外，Blackmer在目錄列內出了各種基本壓縮機配套組合，并列出每個安裝相關的配置。用戶通過選擇告訴給我們，我們可以在工廠內將是一個需要“壓縮機”完成配套組裝。

在這種情況下，“壓縮機”是在系統中的某一點針對氣體所需要的要求，壓縮機配套組裝后，并將其置于系統的重要的一環，綜合發揮其功能。

這種“壓縮機”本身就是一個工序過程或系統一部份，幾乎總是由許多常見的項目或系統組成，包括氣液分離器，壓力表，四通閥，安全閥，壓力過高開關，冷卻系統，控制和邏輯電路，管道，馬達及起動器。
